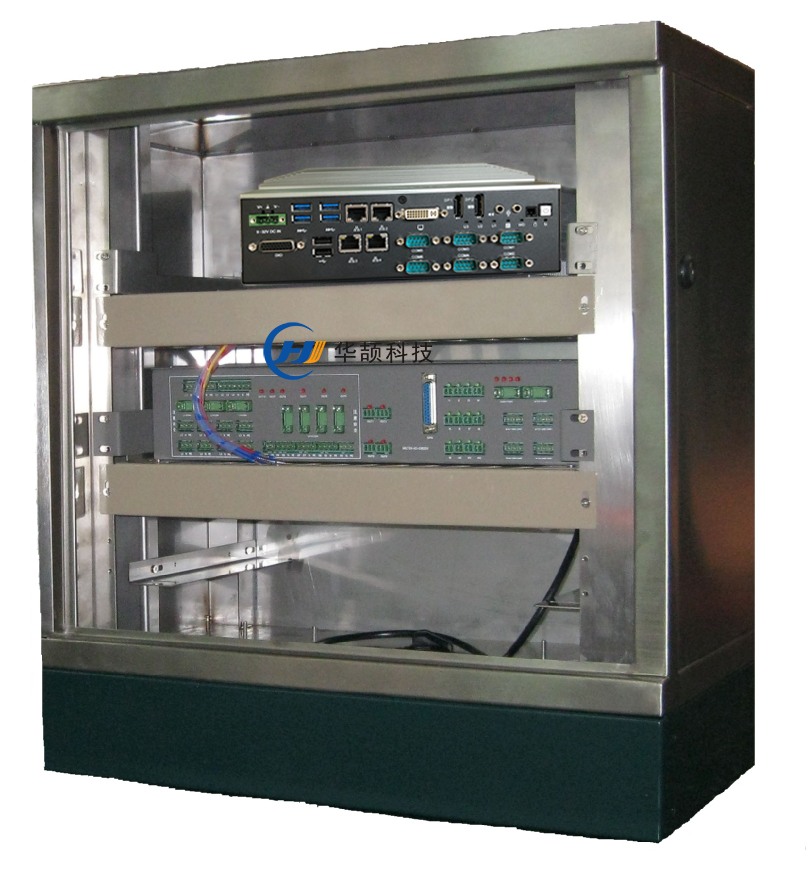

概要

　　ETC车道控制器是公路收费系统的枢纽设备，是连接外围设备与车道计算机MXE-5503的桥梁，主要用于收费车道的设备管理和控制，采集并上传收费数据和控制外围设备(如雨棚灯、车道通行灯、自动栏杆、费额显示器、车道检测器等)。304am永利集团科技ETC车道控制器适用于各种封闭式或开放式路桥收费系统。

　　技术参数

　　主机：凌华 MXE-5503 宽温无风扇低功耗嵌入式工控机

　　符合GB /T24968 的要求

　　CP U：第六代 I3-6100 E，主频 2.7 GHz

　　运行内存 ：4/8/16 /32 GBDDR4

　　存储 ：SATA3.0128GB 固态硬盘 +1TB硬盘

　　显示 ：Display，DVI 等三显接口 ，支持 VGA 、DVI 等输出

　　6路串行接口 (1路RS 232 /422/485 )，可扩展 到8个 ;

　　并行接口 ：1路LPT接口

　　视频采集卡 ：支持 高清视频 、模拟 视频

　　USB：4路USB3 .0 接口 ，4路USB2 .0 接口

　　网络端口 ：4个以太网 口

　　GPIO ：16路数字量光隔离 I/O板

　　输入电源 ：9-32 VDC宽压

　　工作温度 ：-20 ℃～+70 ℃(工业 SSD )

　　MTBF：>100 ，000 小时

　　MTTR：<0.5 小时

　　电源防雷：最大 40 KA

　　三、外设接口

　　栏杆机电源、控制(继电器常开触点)及反馈接口

　　车道通行灯接口，220VAC

　　正向雨棚信号灯接口，220VAC

　　反向雨棚信号灯接口，220VAC

　　黄闪报警器接口，220VAC

　　费显电源接口，220VAC

　　RS232标准接口

　　各类线圈反馈

　　其它

　　四、IO扩展卡

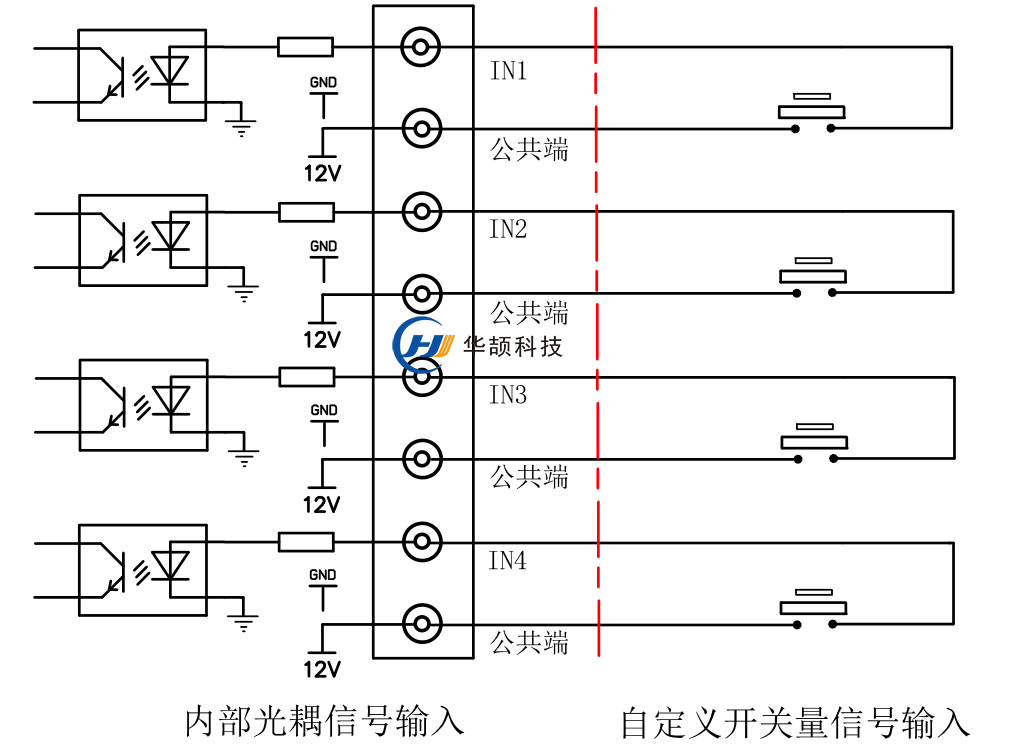

　　开关量输入信号检测原理

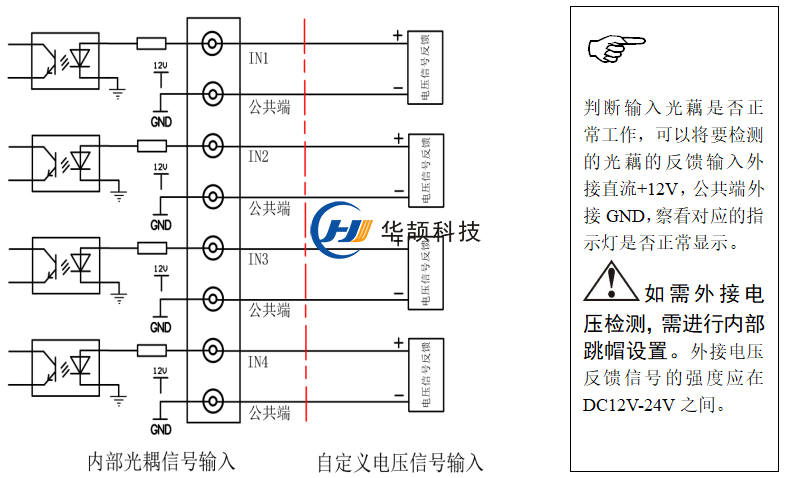

　　电压输入信号检测原理

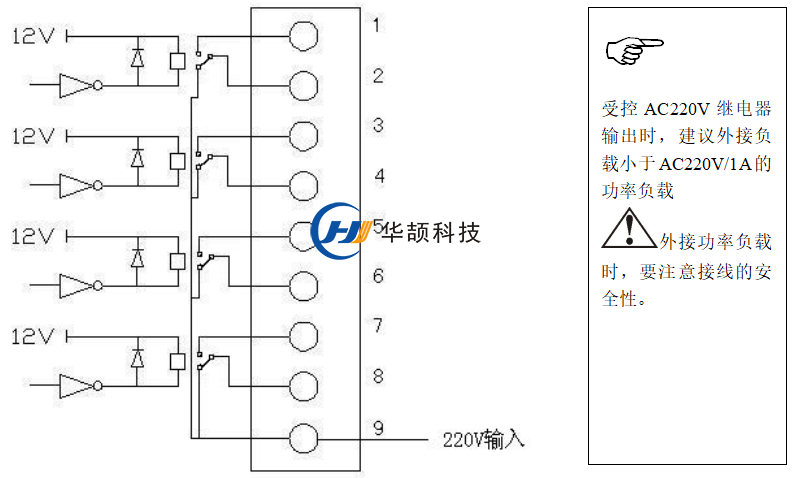

　　4路输出继电器开关量输出原理

　　6路输出受控AC220V输出原理

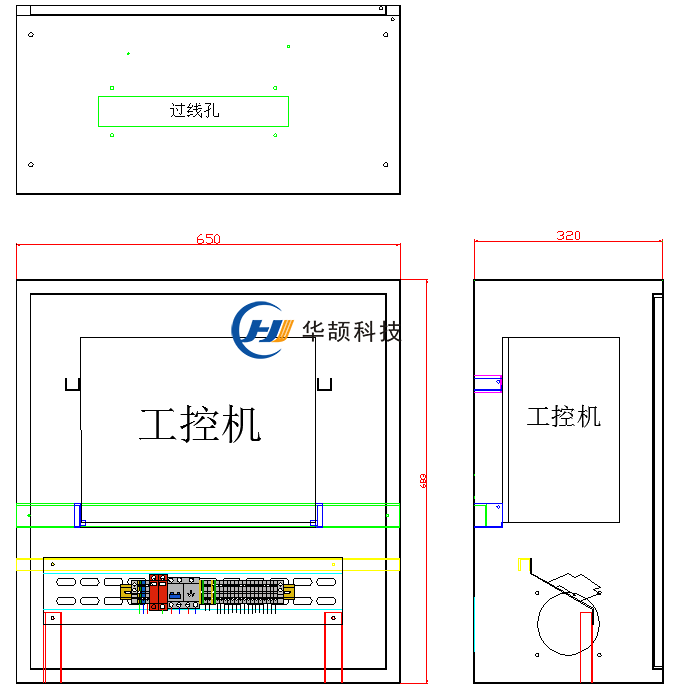

　　五、外形尺寸
